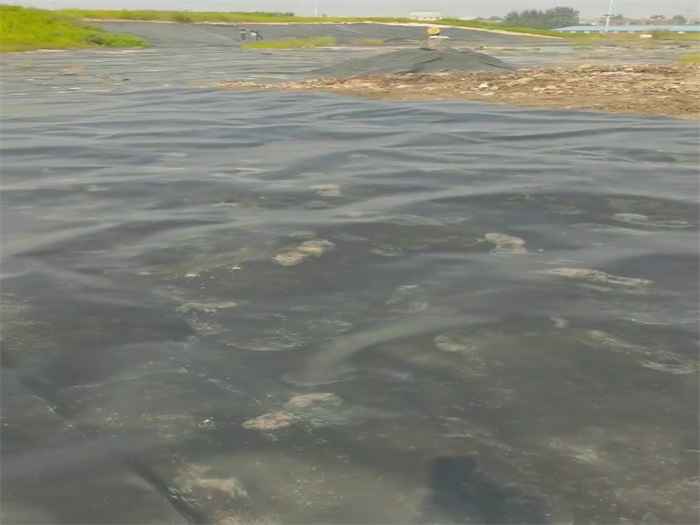

防滲膜又稱“hdpe土工膜”，“土工膜”，“pe膜”，是一種常見的土工材料，可以應(yīng)用在垃圾填埋場、污水處理、蓄水池、江堤湖壩、隧道、高速公路、鐵路、水產(chǎn)養(yǎng)殖等各類工程中，在工程中主要起到防滲作用，一般鋪設(shè)在底層，所以防滲膜的使用壽命是一個(gè)很關(guān)鍵的因素，它影響著整個(gè)工程的防滲質(zhì)量及使用年限。那么該如何延長防滲膜的使用壽命呢？

1、選用合適材料的防滲膜。防滲膜的質(zhì)量要根據(jù)其用途及工程需要去選擇，如垃圾填埋場應(yīng)選用城建標(biāo)準(zhǔn)的防滲膜，水產(chǎn)養(yǎng)殖選用國標(biāo)防滲膜，這樣就能盡大可能地滿足工程需要，延長使用壽命。

2、選用合適厚度的防滲膜。除了用料以外，不同的工程對防滲膜的厚度需求也是不一樣的。防滲膜的厚度范圍在0.3mm-3.0mm之間，要根據(jù)工程需求去選擇相應(yīng)厚度的防滲膜，比如蓄水池一般根據(jù)蓄水量選用0.3mm-1.0mm厚度的防滲膜，而垃圾填埋場則要選用1.5mm-2.0mm厚度的防滲膜才能滿足需求，當(dāng)然在這個(gè)基礎(chǔ)上，越厚其使用壽命越長。

3、鋪設(shè)前地基的基礎(chǔ)要合格。在鋪設(shè)防滲膜之前，一般要求將基礎(chǔ)處理平整，清除地面帶尖棱硬物，填平坑凹，平整地面，修好坡面。因?yàn)橥怀龅挠参镉锌赡軙?huì)將防滲膜硌破，而基礎(chǔ)面凹凸不平則會(huì)增加對防滲膜的拉伸力，影響防滲膜的物理性能。所以做好鋪設(shè)前的基礎(chǔ)面，也可以一定程度上延長防滲膜的使用壽命。

            4、施工要專業(yè)，標(biāo)準(zhǔn)。一般的防滲工程所用防滲膜都是需要焊接的，把固定尺寸的膜按照地形鋪設(shè)，把連接縫焊接在一起，形成一個(gè)整體的防滲結(jié)構(gòu)。 焊接應(yīng)由專業(yè)人員操作，焊接過程中應(yīng)注意以下問題：

             a. 鋪設(shè)PE土工膜時(shí)，應(yīng)適當(dāng)放松，并避免人力硬折和損傷。

膜與膜的結(jié)點(diǎn)，應(yīng)為T字型，不得作成十字形。坡面上的PE土工膜鋪設(shè)，其接縫排列方向應(yīng)平行或垂直更大 坡度線，且應(yīng)按由下而上的順序鋪設(shè)。

b．PE土工膜焊接搭接面不得有污垢、砂土、積水（包括露水）等影響焊接質(zhì)量的雜物存在。

c．PE膜鋪設(shè)完畢，未覆蓋保護(hù)層前，應(yīng)在膜的邊角處每隔2～5m放1個(gè)20～40kg重的砂袋。

d．焊接形式宜采用雙焊縫搭焊。用干凈紗布擦試焊縫搭接處，做到無水、無塵、無污垢，土工膜應(yīng)平行對正，適量搭接。先進(jìn)行小樣焊接試驗(yàn)，現(xiàn)場撕拉試驗(yàn)合格后，逐幅進(jìn)行正式焊接。

e．焊縫處PE土工膜應(yīng)熔接為一個(gè)整體,不得發(fā)現(xiàn)虛焊，漏焊或超遲焊。出現(xiàn)虛焊，漏焊時(shí)，必須切開焊縫。使用焊接機(jī)對切開損傷部位用大于破損直徑一倍以上的母材補(bǔ)焊。

f．檢測方法應(yīng)采用充氣法,即雙焊縫加壓檢測法及真空罐法，也可采用火花試驗(yàn)或超聲波探測法。

5、覆蓋保護(hù)層，盡量避免陽光直射。因防滲膜是用高分子聚乙烯原料生產(chǎn)而成，其活性較大，在空氣中長時(shí)間暴露會(huì)加速氧化，陽光直射會(huì)降低防滲膜的物理性能，影響其使用壽命。所以可以采用回填土的方式，或者用其他方式遮蓋，也有的工程會(huì)在膜上再鋪一層土工布，既可以防止外力破壞，也可以延長防滲膜的使用壽命。
